系統簡介

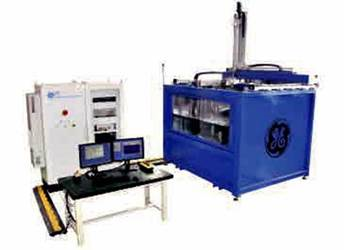

KT-A 系列水浸式水浸式超聲 C 掃描檢測系統主要用于盤環 件、小尺寸平板件的無損檢測。系統配置升降平臺、數控 轉臺、電動 AB 軸，探頭可根據工件表面輪廓跟隨，實現 復雜回轉體零件要求嚴格的產品檢測。
|
|
應用領域
航空、航天、交通運輸、高鐵、汽車、石油、風電、核電行業零件檢測
有色金屬、鍛造、軸承、特鋼、實驗室等
主要用于環件、圓盤件、短軸件的檢測
通過加裝檢測工裝，可用于板材檢測
系統特點
通過 GEAE 認證。
采用GE 最新數字超聲電子UTxx，支持多通道、全并行，響應快速。
高精度 XYZ 三坐標運動系統，高分辨率數控轉臺。在 偏載情況下仍能保持系統運行穩定性。
采用 UMAC 多軸控制器和高精度的伺服驅動系統實現 誤差補償功能。和良好的噪聲抑制。
實時的 A、B、C 掃描顯示、存儲、回放；全波采集。
可實時中斷并繼續。批掃查功能可實現多個不相關的任務依次進行。
脈沖反射法動態閘門寬度技術，方便的實現界面跟蹤、 底波跟蹤、波幅和程聲的記錄等。
多種編程方式選擇。圖形編輯器、學習模式、圖紙導入等。
系統組成
水槽、觀察窗、照明燈、三坐標系統、升降平臺、試塊臺、 數控轉臺、三抓卡盤。電動 AB 軸，碰撞停止機構、撇渣器等、水循環。
UMAC 控制器、伺服驅動系統、控制柜溫度控制、過載保護電路、報警電路、漏水檢測電路，緊急停止等。
|
|
|
|
AB 軸 |
電氣柜 |
|
|
|
|
水循環系統 |
立式轉臺 |
KT-A1000/1500參數
|
運動包絡參數 |
|
|
X,Y坐標行程 |
KT-A1000:max=900mm |
|
Z坐標行程 |
max=900mm |
|
XYZ速度 |
max=150mm/s |
|
XYZ精度 |
重復精度≤±0.03mm/300mm |
|
XYZ步進 |
最小步進0.1mm |
|
XYZ間隙 |
返程間隙≤±0.05mm |
|
數控轉臺行程 |
360° |
|
數控轉臺速度 |
60rpm |
|
數控轉臺精度 |
≤±0.03° |
|
數控轉臺步進 |
0.01° |
|
數控轉臺間隙 |
≤±0.03° |
|
升降平臺行程 |
850mm |
|
升降平臺速度 |
10m/s |
|
升降平臺精度 |
≤±0.2mm/300mm |
|
升降平臺步進 |
0.1mm |
|
升降平臺間隙 |
≤±0.2mm |
|
AB軸行程 |
A=±120°;B=±45° |
|
AB軸速度 |
20?/s |
|
AB軸精度 |
≤±0.02° |
|
AB軸步進 |
0.01° |
|
AB軸間隙 |
≤±0.02° |
|
卡盤參數 |
|
|
夾持外徑 |
KT-A1000:200mm-850mm |
|
夾持內徑 |
KT-A1000:308mm-945mm |
|
零件直徑 |
KT-A1000:max=1000mm |
|
零件高度 |
KT-A1000max=750mm |
|
最大載重 |
KT-A1000:max=1000kg |
|
循環過濾模塊 |
|
|
循環流量 |
3m3/h |
|
濾芯規格 |
25um |
|
加熱功率 |
12KW |
|
恒溫輸出 |
±2?C |
|
其他 |
|
|
水槽尺寸 |
KT-A1000:2.2m X 1.8m X 4m |
|
試塊平臺 |
20pieces, test block with Diameter 50.8mm |
|
電控柜尺寸 |
1.6mX 0.8m X 2m |
|
設備功率 |
總功率功率42KW，三相5線，其中水循環加熱系統12KW |
