重型設備的齒輪齒檢測

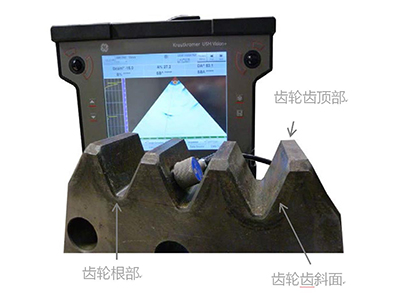

圖1：齒輪齒檢測

應用：齒輪是重型設備日常操作和運轉中的重要構件。在拉鏟挖土機、卡車，挖土機及如礦石破碎機和輸送系統的加工設備中有不同的齒輪。經常檢查其工況以檢測裂縫或者其他造成意外停機的缺陷是非常重要的。

解決方案：通過從斜面或者齒輪齒根部增長的裂縫通過采用接觸相控陣列探頭扇形掃描進行檢測。推薦采用4MHz工作頻率以獲得缺陷的高分辨率圖像。為獲得高檢測覆蓋范圍，將探頭耦合每個齒的頂部及斜面。低斷面指尖探頭可以接近該斜面，且耐磨連接面在與金屬齒進行接觸時防止探頭磨損，且不需要延遲塊

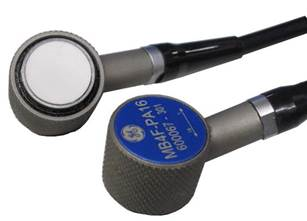

圖2：MB4FPA16

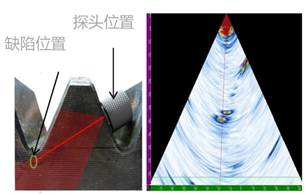

圖3：扇形掃描顯示齒輪齒根部的缺陷

如圖3，當從齒斜面檢測，你能發現一個缺陷起源于齒輪齒根部。當你上下移動探頭，檢測到缺陷在扇形掃描的角位置移動。

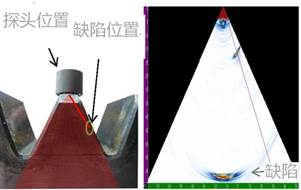

圖4：扇形掃描顯示斜面上的缺陷

如圖4，當從齒輪齒頂部檢測時，能夠發現一個處于齒輪齒斜面上的缺陷。由于這個缺陷位于聲束擊打到齒輪的邊沿位置，所以它被顯示在大的折射角度。在0°位置大的反射信號，是來自于齒輪底面反射。

解決方案基本信息：

直射波接觸式相控陣探頭MB4FPA16

超聲波相控陣探傷儀：Phsor XS

特點：

高質量檢測及探測的能力

不需要延遲塊的直接接觸防磨損探頭
