蜂窩芯碳纖維復合材料粘接檢測

更新時間:2018-04-12 09:48:01點擊次數:1684次

應用:必須檢測大型飛機部件,包括諾梅克斯蜂窩芯及及碳纖維增強塑料外殼,以檢測粘接缺陷及外殼中的分層。為此采用噴射器探頭。GE提供帶有水源接頭及為此配置的可拆卸噴嘴的探頭。當移除噴嘴后,該探頭同樣可用于常規的浸泡試驗。

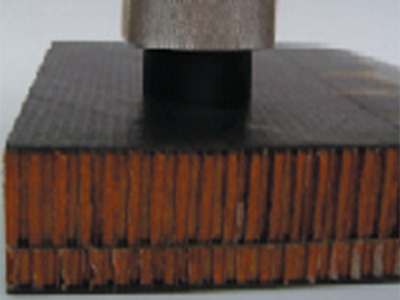

圖1:帶有碳纖維復合材料(CFRP)外殼的蜂窩結構

解決方案:推薦圖中的采用水流或者噴射器技術的試驗裝置進行大面積部件測試。采用噴射器探頭根據脈沖回波方法進行試驗。

為了將試驗所需工作量及時間降到最少,可以采用寬波束探頭。其確保進行裂縫寬度大于25mm的超聲C型掃描。盡管個別裂縫沿裂縫寬度增加方向顯示為大體柵格化的,檢測靈敏度并未明顯降低。

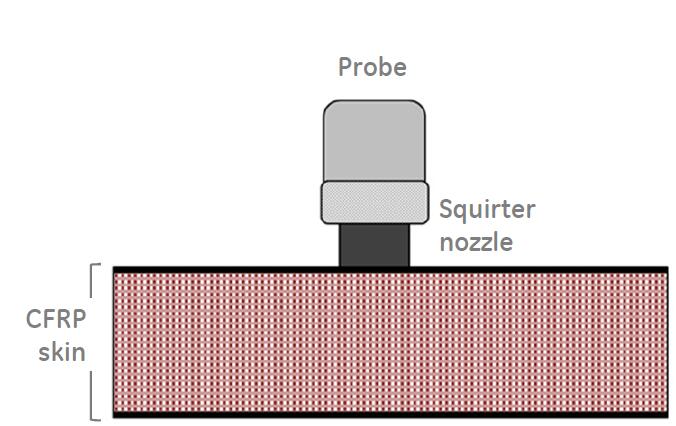

圖2:試驗情況

結果:為了將試驗所需工作量及時間降到最少,可以采用寬波束探頭。其確保進行裂縫寬度大于25mm的超聲C型掃描。
>25mm.盡管個別裂縫沿裂縫寬度增加方向顯示為大體柵格化的,檢測靈敏度并未明顯降低。缺陷回波及后壁回波探測見圖4和圖5的A型掃描。

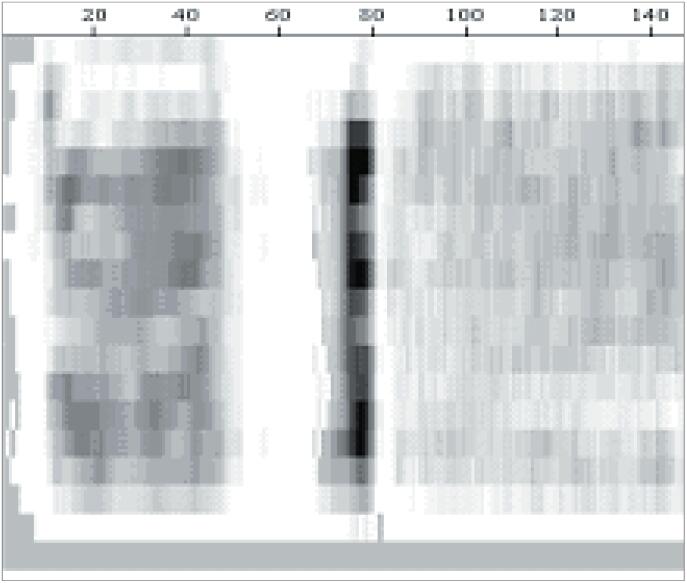

圖3:C型圖

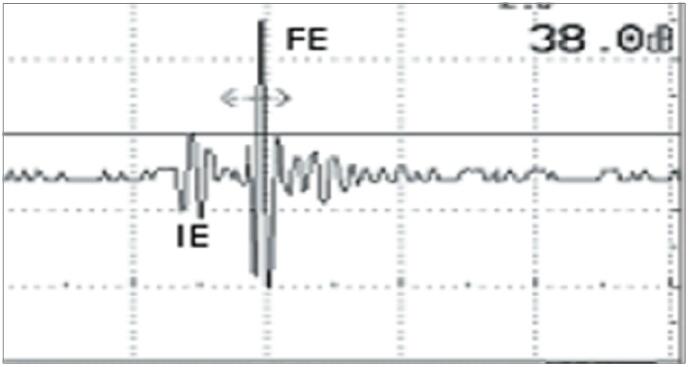

圖4:A型掃描,缺陷回波探測


圖5:A型掃描,后壁回波探測

解決方案基本信息

探傷儀:USIP 40

探頭:Z5G、6x30、E1

附件:噴射器探頭35 /5.0 x 32
