鐵路軌道的超聲波檢測

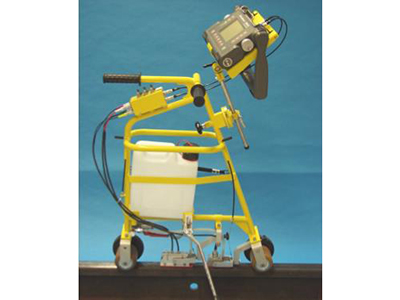

圖1 SPG2車載的超聲波軌道檢測
應用:為了確保軌道的安全傳輸,必須進行經常性的檢測,軌道車以高速度檢測鐵軌線,車載的超聲波軌道檢測SPG2用于檢測站內區域。
方案:為了檢測軌道端頭和腹板的裂紋,車載超聲波檢測需要配備3個雙晶探頭,探頭角度設置70度-負70度排列在一個塊內,0度探頭放在另一個塊內(見圖2)。
兩個探頭塊懸掛在萬向架中,能夠很容易地吻合軌道的曲面,見圖3,它可以通過兩根博登線來提升。滾筒的設計要求即能在軌道上行駛也能在地上行駛。
SPG 2也可以裝載多種的超聲設備,例如USM 36、USN60等。
通常來說所有的探頭都是同時工作,但是如果出現缺陷回波,可以通過控制箱(圖4)上的開關逐個控制探頭,對缺陷進行定位。

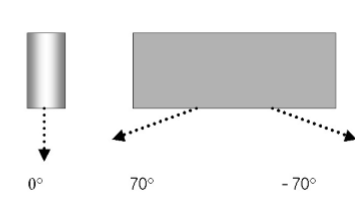

圖2探頭安裝形式
圖3 SPG2兩個探頭的支架

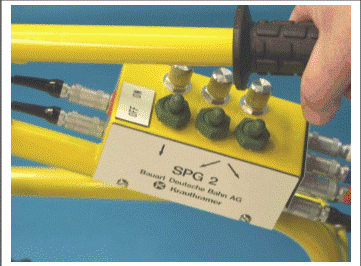

SPG 2的控制箱
檢測的配備工具:
1、軌道檢測車SPG2 [35344]
2、斜探頭SESZW-NW[59749]
3、直探頭SESZS65 W [59750]
4、設備:例如USM36s [37462]
